Регуляторы скорости для вентиляции и кондиционирования

Регулировка скорости позволяет не только подобрать комфортный режим вентиляции в помещениях с переменным количеством людей, но и существенно снизить расход электроэнергии на вентиляцию.
• Применение
Регуляторы серии RSA5E-..-M применяются для управления производительностью однофазных вентиляторов путем ступенчатого регулирования скорости вращения электродвигателей. Допускается управление несколькими вентиляторами, если суммарный потребляемый ток не превышает предельно допустимой величины тока регулятора.
• Конструкция и управление
Корпус регулятора изготовлен из стали с полимерным покрытием. Регулятор имеет пять скоростей с выходным напряжениям 110В - 130В - 160В - 190В - 230В (для РСА5Е-12-М - 80В - 105В - 130В - 160В - 230В).
Регулятор оборудован кнопкой ВКЛ./ВЫКЛ с лампой индикации работы, ручкой переключения скоростей и сигнальной лампой, показывающей аварийную работу регулятора.
• Защита
Регулятор имеет встроенное устройство защиты электродвигателя, которое прекращает подачу электричества при срабатывании термореле, вмонтированного в электродвигатель вентилятора. Повторное включение происходит после возвращения температуры двигателя к рабочим значениям.
• В качестве дополнительных функций регулятор имеет:
Клеммы для подключения к комнатному термостату или к термостату защиты от обмерзания. При разрыве цепи прекращается подача напряжения на двигатель вентилятора.
Клеммы (230 В, макс. 2А/3A/4A) для подключения и управления внешним оборудованием (например, приводами воздушных заслонок). Имеется возможность подключения выносного пульта переключения скоростей.
• Монтаж
Установка регулятора осуществляется внутри помещений. Монтаж необходимо производить с учётом свободной рециркуляции воздуха для охлаждения внутренних цепей.

• Применение
Предназначен для плавного регулирования скорости вращения вентилятора, оборудованного ЕС мотором, имеющим вход управления 0-10 В.
• Конструкция и управление
Корпус регулятора изготовлен из пластика. Включение/выключение происходит посредством поворота ручки управления. Регулирование ведется от минимально возможного значения до максимального значения.
• Монтаж
Регулятор устанавливается внутри помещений на стене в коробке для настенного МКН-3 или скрытого монтажа МКВ-4 (поставляется отдельно). Может устанавливаться в стандартные электромонтажные круглые коробки.

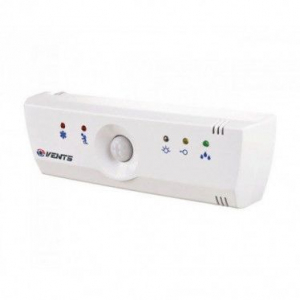

• Применение
Предназначен для автоматизации и управления работой бытовых вентиляторов. Включает в себя автоматические функции управления с применением таймера, датчика влажности, фотореле, датчика движения. Эти функции можно использовать в любом необходимом пользователю сочетании.
Допускается управление несколькими вентиляторами, если суммарный потребляемый ток не превышает предельно допустимой величины тока блока управления.
• Конструкция
Корпус блока управления изготовлен из высококачественного пластика. Лицевая панель оснащена индикаторными лампами, сигнализирующих об активации режимов блока управления. Работает в автоматическом режиме, в зависимости от выбранного режима.
При помощи переключателей можно задействовать те или иные режимы работы, в зависимости от того, какой требует конкретная ситуация.
• Существует несколько модификаций блоков управления:
Таймер задержки отключения вентилятора позволяет вентилятору продолжить работу определенное время после выключения встроенного или внешнего выключателя, что позволяет вентилятору дополнительно проветривать помещение. Через установленное время (от 5 сек. до 30 мин.) блок управления отключит вентилятор.
Таймер циклической работы: циклический режим работы позволяет включать и выключать вентилятор с заданными интервалами времени. Время работы или паузы регулируется в пределах от 5 сек. до 30 мин. Вентилятор включается и работает в течение предустановленного времени.
Затем следует пауза, продолжительность которой зависит от установленного значения. Затем цикл работы вентилятора повторяется.
Датчик контроля влажности включает вентилятор, если заданный уровень влажности в помещении превышен. При снижении влажности блок управления отключит вентилятор. Пользователь самостоятельно может отрегулировать необходимый процент влажности в зависимости от личных предпочтений.
Датчик освещенности: Встроенный фотодатчик реагирует на изменение освещенности в помещении и автоматически включает вентилятор. Доступны два режима работы: «Режим темно»: блок управления включает вентилятор после выключения освещения в помещении. Длительность работы задается в пределах от 5 сек. до 30 мин.
Порог cрабатывания фотореле задается при помощи регулятора. «Режим светло»: блок управления включает вентилятор после включения освещения в помещении. После выключения освещения вентилятор продолжает работать и отключается по таймеру задержки выключения, который можно регулировать в пределах от 5 сек. до 30 минут.
Если освещение в помещении остается включенным более 60 минут, то вентилятор отключается. Порог срабатывания фотореле задается при помощи регулятора.
Датчик движения: встроенный датчик движения реагирует на появление человека в помещении в пределах зоны чувствительности и автоматически включает вентилятор. После прекращения движения блок управления отключит вентилятор по таймеру задержки отключения, который можно отрегулировать в пределах от 5 сек. до 30 минут.
Датчик движения удобен для управления вентиляторами, установленными в местах периодического пребывания людей. Зона действия датчика движения ограничена расстоянием в м и углом обзора в 100.
• Монтаж
Установка блока управления осуществляется внутри помещений. Монтаж может осуществляться как непосредственно возле вентилятора, так и на некотором удалении от него. При выборе места установки блока управления с датчиком движения необходимо учитывать планировку мебели в помещении и пути перемещения людей.

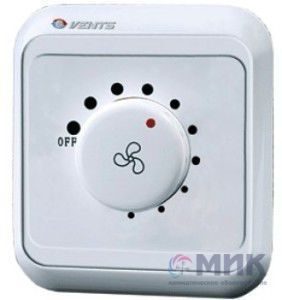

• Применение
Применяется в системах вентиляции для включения/выключения и регулирования скорости вращения однофазных электродвигателей вентиляторов, управляемых напряжением. Допускается управление несколькими вентиляторами, если общий потребляемый ток не превышает предельно допустимой величины тока регулятора.
• Конструкция и управление
Корпус регулятора изготовлен из пластика. Регулятор отличается высокой эффективностью, точностью управления. Включение/выключение посредством поворота ручки управления.
Регулирование ведется от минимально возможного значения напряжения (при котором вентилятор начинает стабильно вращаться) до максимального значения. Значение минимальной скорости вращения задается переменным резистором на плате управления регулятора.
• Защита
Входная цепь регулятора скорости защищена от перегрузки плавким предохранителем. Регулятор оснащен фильтром высокочастотных помех.
• Монтаж
Регулятор устанавливается внутри помещений на стене в коробке для настенного МКН-3 или скрытого монтажа МКВ-4 (поставляется отдельно). Может устанавливаться в стандартные электромонтажные круглые коробки.

• Применение
Предназначен для автоматизации и управления работой бытовых вентиляторов. Включает в себя автоматические функции управления с применением таймера, датчика влажности, фотореле, датчика движения. Эти функции можно использовать в любом необходимом пользователю сочетании.
Допускается управление несколькими вентиляторами, если суммарный потребляемый ток не превышает предельно допустимой величины тока блока управления.
• Конструкция
Корпус блока управления изготовлен из высококачественного пластика. Лицевая панель оснащена индикаторными лампами, сигнализирующих об активации режимов блока управления. Работает в автоматическом режиме, в зависимости от выбранного режима.
При помощи переключателей можно задействовать те или иные режимы работы, в зависимости от того, какой требует конкретная ситуация.
• Существует несколько модификаций блоков управления:
Таймер задержки отключения вентилятора позволяет вентилятору продолжить работу определенное время после выключения встроенного или внешнего выключателя, что позволяет вентилятору дополнительно проветривать помещение. Через установленное время (от 5 сек. до 30 мин.) блок управления отключит вентилятор.
Таймер циклической работы: циклический режим работы позволяет включать и выключать вентилятор с заданными интервалами времени. Время работы или паузы регулируется в пределах от 5 сек. до 30 мин. Вентилятор включается и работает в течение предустановленного времени.
Затем следует пауза, продолжительность которой зависит от установленного значения. Затем цикл работы вентилятора повторяется.
Датчик контроля влажности включает вентилятор, если заданный уровень влажности в помещении превышен. При снижении влажности блок управления отключит вентилятор. Пользователь самостоятельно может отрегулировать необходимый процент влажности в зависимости от личных предпочтений.
Датчик освещенности: Встроенный фотодатчик реагирует на изменение освещенности в помещении и автоматически включает вентилятор. Доступны два режима работы: «Режим темно»: блок управления включает вентилятор после выключения освещения в помещении. Длительность работы задается в пределах от 5 сек. до 30 мин.
Порог cрабатывания фотореле задается при помощи регулятора. «Режим светло»: блок управления включает вентилятор после включения освещения в помещении. После выключения освещения вентилятор продолжает работать и отключается по таймеру задержки выключения, который можно регулировать в пределах от 5 сек. до 30 минут.
Если освещение в помещении остается включенным более 60 минут, то вентилятор отключается. Порог срабатывания фотореле задается при помощи регулятора.
Датчик движения: встроенный датчик движения реагирует на появление человека в помещении в пределах зоны чувствительности и автоматически включает вентилятор. После прекращения движения блок управления отключит вентилятор по таймеру задержки отключения, который можно отрегулировать в пределах от 5 сек. до 30 минут.
Датчик движения удобен для управления вентиляторами, установленными в местах периодического пребывания людей. Зона действия датчика движения ограничена расстоянием в м и углом обзора в 100.
• Монтаж
Установка блока управления осуществляется внутри помещений. Монтаж может осуществляться как непосредственно возле вентилятора, так и на некотором удалении от него. При выборе места установки блока управления с датчиком движения необходимо учитывать планировку мебели в помещении и пути перемещения людей.

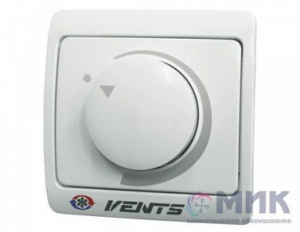

• Применение
Применяется в системах вентиляции для включения/ выключения и регулирования скорости вращения однофазных электродвигателей вентиляторов, управляемых напряжением. Допускается управление несколькими вентиляторами, если общий потребляемый ток не превышает предельно допустимой величины тока регулятора.
• Конструкция и управление
Корпус регулятора изготовлен из пластика. Ручка управления оснащена световой индикацией рабочего состояния регулятора. Регулятор отличается высокой эффективностью, точностью управления.
Включение посредством нажатия на ручку управления. Регулирование ведется от минимально возможного значения напряжения (при котором вентилятор начинает стабильно вращаться) до максимального значения.
Значение минимальной скорости вращения задается переменным резистором на плате управления регулятора. В регуляторе имеется дополнительная клемма (230 В) для подключения и управления внешним оборудованием.
• Защита
Входная цепь регулятора скорости защищена от перегрузки плавким предохранителем. Регулятор оснащен фильтром высокочастотных помех.
• Монтаж
Регулятор устанавливается внутри помещений на стене. Универсальная конструкция корпуса позволяет монтировать регулятор на стену или во внутрь стены. Может устанавливаться в стандартные электромонтажные круглые коробки.

• Применение
Применяется в системах вентиляции для включения/ выключения и регулирования скорости вращения однофазных электродвигателей вентиляторов, управляемых напряжением. Допускается управление несколькими вентиляторами, если общий потребляемый ток не превышает предельно допустимой величины тока регулятора.
• Конструкция и управление
Корпус регулятора изготовлен из пластика. Ручка управления оснащена световой индикацией рабочего состояния регулятора. Регулятор отличается высокой эффективностью, точностью управления. Включение посредством нажатия на ручку управления.
Регулирование ведется от минимально возможного значения напряжения (при котором вентилятор начинает стабильно вращаться) до максимального значения. Значение минимальной скорости вращения задается переменным резистором на плате управления регулятора.
В регуляторе имеется дополнительная клемма (230 В) для подключения и управления внешним оборудованием.
• Защита
Входная цепь регулятора скорости защищена от перегрузки плавким предохранителем. Регулятор оснащен фильтром высокочастотных помех.
• Монтаж
Регулятор устанавливается внутри помещений на стене. Универсальная конструкция корпуса позволяет монтировать регулятор на стену или во внутрь стены. Может устанавливаться в стандартные электромонтажные круглые коробки.

• Применение
Предназначен для автоматизации и управления работой бытовых вентиляторов. Включает в себя автоматические функции управления с применением таймера, датчика влажности, фотореле, датчика движения. Эти функции можно использовать в любом необходимом пользователю сочетании.
Допускается управление несколькими вентиляторами, если суммарный потребляемый ток не превышает предельно допустимой величины тока блока управления.
• Конструкция
Корпус блока управления изготовлен из высококачественного пластика. Лицевая панель оснащена индикаторными лампами, сигнализирующих об активации режимов блока управления. Работает в автоматическом режиме, в зависимости от выбранного режима.
При помощи переключателей можно задействовать те или иные режимы работы, в зависимости от того, какой требует конкретная ситуация.
• Существует несколько модификаций блоков управления:
Таймер задержки отключения вентилятора позволяет вентилятору продолжить работу определенное время после выключения встроенного или внешнего выключателя, что позволяет вентилятору дополнительно проветривать помещение. Через установленное время (от 5 сек. до 30 мин.) блок управления отключит вентилятор.
Таймер циклической работы: циклический режим работы позволяет включать и выключать вентилятор с заданными интервалами времени. Время работы или паузы регулируется в пределах от 5 сек. до 30 мин. Вентилятор включается и работает в течение предустановленного времени.
Затем следует пауза, продолжительность которой зависит от установленного значения. Затем цикл работы вентилятора повторяется.
Датчик контроля влажности включает вентилятор, если заданный уровень влажности в помещении превышен. При снижении влажности блок управления отключит вентилятор. Пользователь самостоятельно может отрегулировать необходимый процент влажности в зависимости от личных предпочтений.
Датчик освещенности: Встроенный фотодатчик реагирует на изменение освещенности в помещении и автоматически включает вентилятор. Доступны два режима работы: «Режим темно»: блок управления включает вентилятор после выключения освещения в помещении. Длительность работы задается в пределах от 5 сек. до 30 мин.
Порог cрабатывания фотореле задается при помощи регулятора. «Режим светло»: блок управления включает вентилятор после включения освещения в помещении. После выключения освещения вентилятор продолжает работать и отключается по таймеру задержки выключения, который можно регулировать в пределах от 5 сек. до 30 минут.
Если освещение в помещении остается включенным более 60 минут, то вентилятор отключается. Порог срабатывания фотореле задается при помощи регулятора.
Датчик движения: встроенный датчик движения реагирует на появление человека в помещении в пределах зоны чувствительности и автоматически включает вентилятор. После прекращения движения блок управления отключит вентилятор по таймеру задержки отключения, который можно отрегулировать в пределах от 5 сек. до 30 минут.
Датчик движения удобен для управления вентиляторами, установленными в местах периодического пребывания людей. Зона действия датчика движения ограничена расстоянием в м и углом обзора в 100.
• Монтаж
Установка блока управления осуществляется внутри помещений. Монтаж может осуществляться как непосредственно возле вентилятора, так и на некотором удалении от него. При выборе места установки блока управления с датчиком движения необходимо учитывать планировку мебели в помещении и пути перемещения людей.
