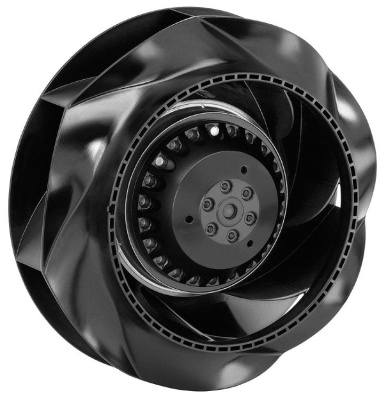

Вентилятор Ebmpapst R2E190-RA26-10центробежный

R2E190-RA26-10 AC рабочее колесо

Для множества применений в области вентиляции ЭБМ–ПАПСТ предлагает наиболее подходящие решения. Для решения Вашей конкретной задачи всегда найдется оптимальное решение за счет множества комбинаций различных характеристик двигателя, рабочего колеса и устройств управления.

Критерии выбора рабочих колес

При выборе вентилятора для конкретного применения важную роль играют следующие параметры:

• Производительность при заданном сопротивлении
• Напряжение питания – постоянное и переменное (1– фазное)
• Уровень шума
• Коэффициент полезного действия
• Имеющееся пространство для монтажа
• Количество штук
• Условия окружающей среды (влажность, температура,климат)
• Диаметр рабочего колеса

Описание R2E190-RA26-10:

• Класс защиты: IP 44
• Класс изоляции: "B"

Рабочие параметры вентилятора R2E190-RA26-10 Тип R2E190-RA26-10 Мотор M2E068-BF Фаза 1~ Номинальное напряжение VAC 230 Частота Hz 50 Скорость вращения min-1 2350 Потребляемая мощность [Вт] 52 Потребляемый ток A 0.23 Макс. темп. окр. среды °C 65 Мин. темп. окр. среды °C -25 Общий КПД ?es - Класс эффективности N - Входная мощность Pe kW - Расход воздуха m?/h - Увелич. давления Pa - Скорость вращения min-1 - Техническое описание R2E190-RA26-10 1.3 кг Размер двигателя 190 mm Покрытие ротора С лакокрасочным покрытием черного цвета Материал рабочего колеса Полимер PA Количество лопастей 7 Направление вращения Справа, вид на ротор Степень защиты IP 44 Класс изоляции B Класс защиты от влажности F1-2 Максимально допустимая темп.
окружающей среды электродвигателя + 80 °C Минимально допустимая темп.
окружающей среды электродвигателя - 40 °C Положение при монтаже Горизонтальное расположение вала или ротор внизу Отверстия для отвода конденсата - Режим работы S1 Устройство подшипников электродвигателя Шарикоподшипник Защита двигателя С реле контроля температуры (TW) Вывод кабеля подключения Разл. Класс защиты I (если защитный провод
подключен стороной заказчика) График рабочей точки

Схема электрического подключения

Расшифровка наименования

1) Тип

A - осевой вентилятор
S - осевой вентилятор с защитной решеткой
W - осевой вентилятор со стеновым колесом

2) Количество полюсов (для AC) / Количество контуров (ЕС)

3) Тип двигателя

D - Трехфазный двигатель
Е - Однофазный двигатель с пусковым конденсатором
G - ЕС-двигатель
S - Двигатель с расщепленными полюсами
Q - Квадратный двигатель с расщепленными полюсами

4) Диаметр рабочего колеса в мм / Размер двигателя для двигателя
5) Код механического исполнения
6) Код электрического исполнения
7) Код вариантов механического исполнения
