Регулятор температуры Regin TTC 25

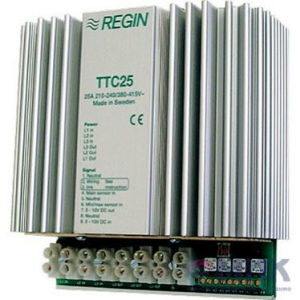

TTC 25 симисторный регулятор мощности для электрических обогревателей.
Трехфазное напряжение 230 В или 400 В, 25 А.
Электрический регулятор мощности TTC 25 предназначен для управления трехфазными электрическими обогревателями.
• Работа на трехфазную нагрузку напряжением 230 В или 400 В без необходимости ручного выбора напряжения.
• Работа на нагрузку, включенную по схеме «звезда» или «треугольник».
• Пропорционально-интегральное управление для регулирования температуры приточного воздуха или пропорциональное регулирование для регулирования температуры в помещении с автоматической адаптацией функции управления.
• Настраиваемые предельные значения минимальной и максимальной температуры.
• ТTC 25 является функционально полным регулятором, работающим с термодатчиками Regin.
• TTC 25 X управляется внешним сигналом 0…10 В от другого регулятора.
• Описание:
Трехфазный симисторный регулятор мощности TTC 25 предназначен для регулирования мощности электрических обогревателей с током нагрузки до 25 А.
Регулятор предназначен для установки в шкаф или в камеру на монтажной DIN-рейке.
Регулятор включается последовательно между сетью питания и электрообогревателем, включенным по схеме «звезда» или «треугольник».
Возможно также использование TTC 25 для асимметричной нагрузки, включенной по схеме «треугольник».
• Принцип действия
Регулирование осуществляется за счет включения и отключения полной нагрузки.
Регулятор реализует пропорциональное управление по времени, путем изменения соотношения между временем включенного и отключенного состояния нагрузки в соответствии с заданными требованиями к обогреву.
Например, если нагрузка 30 секунд включена и 30 секунд отключена, то это означает, что выходная мощность обогревателя составляет 50% от максимальной.
Время цикла (сумма времени включенного и отключенного состояния нагрузки) является настраиваемой величиной в диапазоне от 6 до 60 секунд.
Такое регулирование уменьшает затраты на электроэнергию и увеличивает комфортность за счет точного поддержания заданной температуры.
Коммутация нагрузки осуществляется полупроводниковым прибором (симистором).
Это означает, что в коммутирующем устройстве отсутствуют какие-либо механические элементы, подверженные износу.
Коммутация нагрузки всегда производится в тот момент, когда ток и напряжение равны нулю, что исключает возникновение электромагнитных помех.
Регулятор TTC25 автоматически изменяет закон регулирования в соответствии с динамикой объекта регулирования.
• Регулирование температуры приточного воздуха
При быстро изменяющейся температуре регулятор TTC 25 работает в режиме пропорционально-интегрального регулятора с фиксированной зоной пропорциональности 20 К и фиксированным временем возврата в исходное состояние, равным 6 минутам.
• Регулирование температуры в помещении
При медлено измененяющейся температуре регулятор TTC 25 работает в режиме пропорционального регулятора с фиксированной зоной пропорциональности 2 К.
• При регулировании температуры воздуха в помещении одновременно
может ограничиваться максимальная и/или минимальная температура приточного воздуха.
• Управление электрообогревателями большой мощности
Если мощность электрообогревателя превышает предельно допустимую для регулятора TTC 25, то можно подключить TTC 25 совместно со ступенчатыми регуляторами TT–S4/D или TT—S6/D.
• TTC 25 X
К регулятору TTC 25 X может быть подключен внешний сигнал управления от другого регулятора с диапазоном изменения напряжения 0…10 В.
• Модели:
TTC 25 - Симисторный регулятор мощности для работы с датчиками Regin NTC с обратной температурной зависимостью.
TTC 25 X - Симисторный регулятор мощности для работы только от внешнего сигнала управления 0…10 В постоянного тока.
• Технические данные:
Требования к электросети: Три фазы, 210–255/380–415 В переменного тока, 50–60 Гц. Без необходимости ручного выбора напряжения сети.
Ток нагрузки: Максимальный — 25 А на фазу, минимальный — 3 А на фазу. Подключение нагрузки как по схеме «звезда», так и «треугольник»
Окружающая среда: Макс. 40°C без конденсации влаги. Примечание: собственное тепловыделение регулятора TTC 25 составляет 50 Вт.
Температура хранения: -40…+50° C.
Влажность воздуха: Относительная влажность 90% макс.
Размеры (ШВГ): 19219895 мм.
Степень защиты: IP20.
Данное устройство соответствует требованиям европейских стандартов по электромагнитной совместимости CENELEC EN 50081-1 и EN 50082-1, а также требованиям европейских стандартов по низкоскоростной детонации IEC 669-1 и IEC 669-2-1 и имеет маркировку.
• Параметры цепи управления TTC25
Зона пропорциональности: (Регулирование температуры приточного воздуха) 20 К, фиксированная.
Время возврата: (Регулирование температуры приточного воздуха) 6 минут, фиксированное.
Зона пропорциональности: (Регулирование температуры в помещении) 2 К, фиксированная.
Индикатор: Светодиод, который включен в том случае, если нагрузка включена.
Входы для термодатчиков: Два (2) входа. Один для главного датчика и один для датчика максимальной или минимальной температуры.
Внимание! Датчик максимума/минимума должен иметь диапазон 0…60° C.
Ваданная температура: Настраиваемая с помощью встроенного потенциометра или внешнего задающего устройства.
Параметры входных сигналов: 0…10 В постоянного тока при работе от других контроллеров.
Параметры выходных сигналов: 0…10 В, подключение к выходному устройству с помощью проволочной перемычки (между клеммами 7-9).
• Диапазон настройки
Ваданная температура: 0…30° C, настраиваемая. Диапазон определяется выбором термодатчика.
Ограничение минимальной температуры: 0…30° C, настраиваемая.
Ограничение максимальной температуры: 20…60° C, настраиваемая.
Длительность цикла: 6…60 секунд, настраиваемая.
Регулируемая перенастройка на пониженную температуру в ночной период: Возможно применение устройства NS/D.
• TTC 25 X
Входной сигнал: Только внешний входной сигнал в диапазоне 0…10 В постоянного тока с настраиваемым временем цикла.
Отсутствует собственный блок управления.
Отсутствует возможность ограничения макс./мин. температуры.
Остальные технические характеристики соответствуют приведенным выше.
