Регулятор скорости ВЕНТС РС-5,0-Т
Применение
Применяется в системах вентиляции для включения/выключения и регулирования скорости вращения однофазных электродвигателей вентиляторов, управляемых напряжением. Допускается управление несколькими вентиляторами, если общий потребляемый ток не превышает предельно допустимой величины тока регулятора.
Конструкция и управление

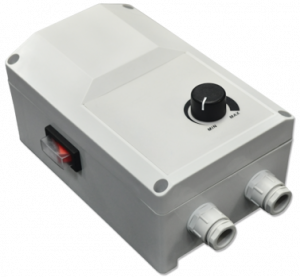

Корпус регулятора изготовлен из негорючего термопластика и оборудован кнопкой Вкл./Выкл. с лампой индикации работы. Регулятор отличается высокой эффективностью, точностью управления. Изменение выходной мощности от 25 до 100% производится пропорционально положению ручки управления. Значение минимальной скорости вращения задается переменным резистором на плате управления внутри регулятора.
В регуляторе имеется дополнительная клемма (230 В) для подключения и управления внешним оборудованием (например, приводами воздушных заслонок).
Защита
Входная цепь регулятора скорости защищена от перегрузки плавким предохранителем. Регулятор оснащен фильтром высокочастотных помех.
Монтаж
Установка регулятора осуществляется внутри помещений. Монтаж необходимо производить с учётом свободной рециркуляции воздуха для охлаждения внутренних цепей. Рабочая позиция регулятора – вертикальная.
Не устанавливайте регулятор над отопительными приборами и в зонах с плохой конвекцией воздуха.
