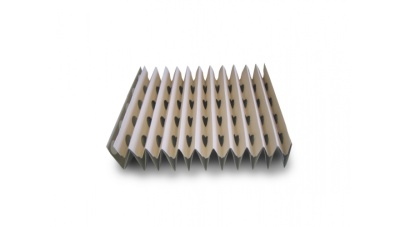

Лабиринтный фильтр Andreae AF101

Лабиринтный фильтр Andreae AF101

- специализированный панельный фильтрующий материал, предназначенный для очистки воздуха от частиц лакокрасочных материалов или иных веществ с высокими адгезией и плотностью в сравнении с воздухом.

В отношении большинства аэрозолей фильтр Andreae имеет низкую эффективность, однако по взвесям ЛКМ, масел, смол, клеев проявляет высокое качество очистки воздуха и беспрецедентную емкость.

Фильтры Andreae были разработаны и запатентованы швейцарским инженером Эрхардом Карлом Оттоном Андреа, основной сферой деятельности которого на тот момент было проектирование прецизионного промышленного оборудования. Зная особенности машиностроительного производства, Эрхард Карл сумел найти наиболее отвечающие интересам технологии форму и материал для своего изобретения. Первые лабиринтные фильтры Andreae появились в 1963 году и сразу же завоевали популярность в самых разных областях промышленности. Это позволило изобретателю основать собственную компанию Andreae Filters, к 2001 году ставшую лидером на рынке картонно-бумажных лабиринтных фильтров с филиалами в Швейцарии и США и сменившую название на Andreae Team.

Устройство и принцип действия фильтров Andreae AF101

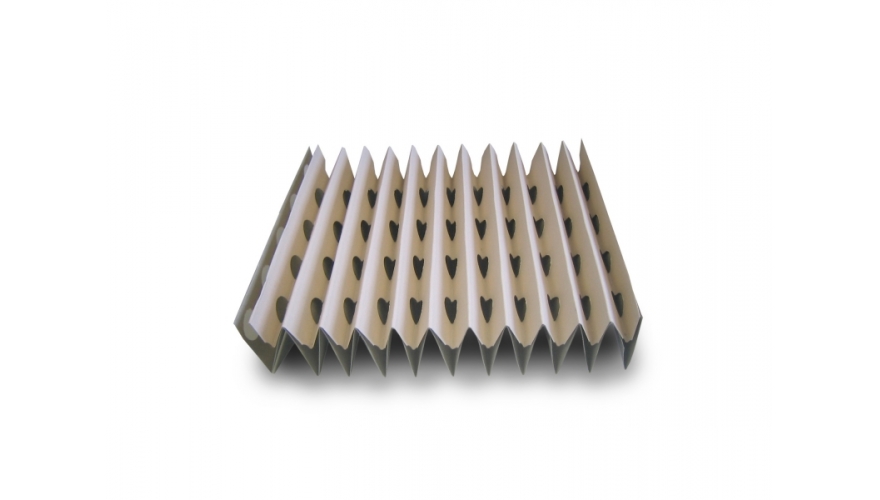

Улавливание аэрозолей в лабиринтном фильтре Andreae AF101 происходит в карманах гофрированного листа, в зависимости от модели выполненного из картона, крафтовой бумаги или бумагоподобного материала Andreae Eco. Гофрированный лист перекрывается вторым листом - плоским либо с меньшей глубиной гофра. На обоих поверхностях выштампованы круглые или щелеобразные отверстия для прохождения воздушного потока. Таким образом, создается конструкция, состоящая из множества полостей сложного профиля.

Воздушный поток, насыщенный тяжелыми аэрозольными частицами, попадает внутрь полостей, где его скорость резко снижается, а направление течения меняется, поток разделяется на два. Тяжелые частицы, обладая большей инерцией по сравнению с воздухом, выпадают в глубину гофра и на стенки ребристой поверхности нижней (выходной) стороны фильтра Andreae AF101.

Бумага и картон являются оптимальным выбором субстрата для осаждения частиц с высокой адгезией. Волокнистая шероховатая поверхность этих материалов захватывает такие частицы; жидкие краски, смолы, клеящие вещества впитываются в толщу листа, создавая дополнительный адгезивный слой, способный захватывать не только капельные, но и пылевые взвеси. Таким образом, как и в жироулавливающих устройствах, в фильтрах Andreae AF101 эффективность утилизации взвесей по мере загрязнения возрастает (впрочем, лишь до определенного предела).

Окончательную очистку воздушного потока может осуществлять слой волокнистого нетканого материала, размещенный на выходе фильтра Andreae AF101.

Классифицировать степень очистки фильтра Andreae AF 101, как у всех лабиринтных устройств, не представляется возможным. Для моделей фильтра, оснащенных волокнистым слоем, класс фильтрации не выше G3.

Технические характеристики фильтров Andreae

Изделия AF701, AF901, AF101 относятся к «бюджетной» линейке Andreae Starter, предназначенной для оснащения небольших покрасочных постов с невысокой загрузкой. Они выполняются из двух гофрированных слоев крафтовой бумаги с разной глубиной гофра. Цвет фильтра - белый. Ширина материала 75, 90 и 100 см соответственно. Все модели имеют емкость 10 кг/кв.м по жидким краскам, 15 кг/кв.м по порошковым и 18 кг/кв.м по двухкомпонентным полиэстерным краскам. Гарантированная эффективность - 90% по жидким, 97% по порошковым и 98,1% по двухкомпонентным полиэстерным краскам.

Материал Andreae High Efficiency Original AF923 представляет собой фильтр повышенной эффективности. Два гофра выполнены из особо плотной крафтовой бумаги (картона) и размещены на дополнительном фильтрующем слое полиэстерного волокна. Цвет материала - белый. Ширина - 90 см. Емкость по жидким краскам 13 кг/кв.м, по порошковым и двухкомпонентным полиэстерным - 20 кг/кв.м. В ассортименте моделей компании Andreae Team это изделие имеет наибольшую эффективность: 97% по жидким, 98,5% по порошковым и 99,2% по двухкомпонентным полиэстерным краскам.

Andreae Team предусматривает для своих фильтров рекомендованное конечное аэродинамическое сопротивление 128 Па (максимально допустимое - 256 Па). При его достижении изделие подлежит утилизации.
