КАМ 125 ЭКО

Руководство по эксплуатации

Применение

Каминные вентиляторы, предназначенные для систем распределения теплого воздуха, позволяют создать полноценную воздушную отопительную систему на основе камина. Такая система оптимальна для обогрева помещений домов с сезонным проживанием, в которых зимой находятся непостоянно.

Создание системы нагнетания воздуха помогает быстро и рационально распределить первоначальное тепло от камина по другим помещениям. Применяется при температуре перемещаемого воздуха от 0 до +150°С.

Конструкция

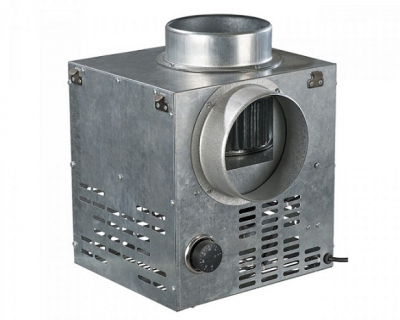

Корпус вентилятора изготовлен из оцинкованной стали с использованием тепло- и звукоизоляционного материала из негорючей минеральной ваты. Корпус оснащен перфорацией для внутренней циркуляции воздуха и охлаждения двигателя. Вентилятор оснащен терморегулятором, с помощью которого можно задавать уровень температуры, при которой он будет включаться и выключаться. Включение вентилятора возможно в диапазоне от 0 °С до +90°С в зависимости от температуры воздуха, которая создается в теплообменном кожухе камина.

Двигатель

При изготовлении вентилятора используются однофазные двигатели для работы в сети 230/50 Гц. Класс изоляции – F. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском. Двигатель вынесен из потока воздуха и оснащен рабочим колесом с вперед загнутыми лопатками. Для достижения большего срока эксплуатации применяются подшипники качения.

• Вентилятор серии КАМ оборудован асинхронным двигателем с дополнительной крыльчаткой для обдува и охлаждения.

Регулировка скорости

Регулировка вентилятора может быть как плавной, так и ступенчатой; осуществляется с помощью тиристора или автотрансформатора (модели КАМ, КАМ Эко). Диапазон регулирования скорости от 0 до 100%. К одному регулирующему устройству могут подключаться несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Монтаж

Каминные вентиляторы предназначены для соединения с круглыми воздуховодами. Вентилятор может устанавливаться в любом положении, но необходимо учитывать направление потока воздуха (обозначено на корпусе вентилятора). Также нужно предусмотреть доступ для обслуживания вентилятора. От вентилятора в каждую отапливаемую комнату монтируется воздуховод для подачи теплого воздуха. Скрытая система воздуховодов с принудительным распределением теплого воздуха по помещениям позволит сэкономить полезное пространство Вашего дома и не нарушит его стилистическую гармонию.

Технические характеристики:

Габаритные размеры
