CTHB/4-225 дымоудаления +120 С

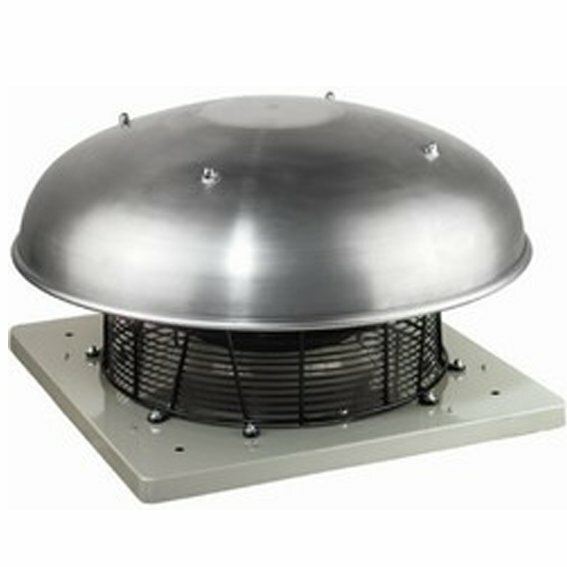

Крышный вентилятор  CTHB/4-225 дымоудаления до +120 *С Крышный вентилятор с горизонтальным выбросом воздуха серии CTHB разработан специально для систем дымоудаления.

Вентиляторы могут работать в продолжительном режиме при температуре перемещаемого воздуха до 120 *С

Технические характеристики

Цвет: Оцинкованный Посадочный диаметр, мм 250 Производительность, м3/ч:                                                             2100                  Мощность, Вт: 170 Уровень шума (на входе/на выходе), dB(A): 53/59 Ток (А): 0,9 Рабочее давление, Па: 270 Частота вращения, об/мин: 1350 Класс оборудования: IP55 Ширина оборудования, мм: 435 Высота оборудования, мм: 383 Вес оборудования, кг: 17 Гарантия 1 год
Серия крышных центробежных вентиляторов с горизонтальным выбросом воздуха CTHB / CTHT разработана специально для систем дымоудаления (за исключением типоразмеров 140, 180 и 200).

Также, вентиляторы могут работать в продолжительном режиме при температуре перемещаемого воздуха до 120C.

Основание ветиляторов изготовлено из оцинкованной стали, крышка из алюминия. Все вентиляторы оснащены защитной решеткой на нагнетательной стороне.

В зависимости от модели, вентиляторы комплектуются 4, 6, 8, 4/8 или 6/12 полюсными однофазными или трехфазными электродвигателями.

Электродвигатели:
Класс защиты IP55, класс изоляции F, с шариковыми подшипниками, не требующими обслуживания.

Параметры электропитания:

1ф - 230 В - 50 Гц
3ф - 400 В - 50 Гц

Электродвигатели до 400 типоразмера имеют возможность регулирования скорости при помощи напряжения. Регулирование скорости электродвигателей типоразмеров от 450 до 710 осуществляется при помощи частотного преобразователя.

Электродвигатели до 400 типоразмера укомплектованы встроенной термозащитой.

Дополнительная информация:
Вентиляторы типоразмеров 140, 180, 200 и 225 рекомендованы для вытяжки дыма от каминов с температурой до 200C (при заявленных температурах и в режиме дымоудаления вентиляторы должны работать на номинальной скорости вращения, без использования регуляторов).

Простота транспортировки:
Для облегчения транспортировки и монтажа, вентиляторы оборудованы рым-болтами.

Охлаждение электродвигателя:
Электродвигатель вентилятора охлаждается наружным воздухом.

Защитная решетка:
Предотвращает попадание в вентилятор посторонних предметов.

Центробежные рабочие колеса с загнутыми назад лопатками менее подвержены отложению пыли.
Изделия вплоть до модели 400 изготавливаются из оцинкованной листовой стали.

Все модели, начиная с модели 450, защищены от коррозии катафоретическим покрытием.

ПРИМЕНЕНИЕ:
- Складские помещения
- Цеха и мастерские
- Торговые помещения
- Административные помещения
- Автостоянки
- Производственные кухни
- Системы дымоудаления. Огнестойкость 400C / 2 часа
- Температура перемещаемого воздуха до 120C
- Вытяжка дыма от каминов
- Температура перемещаемого воздуха до 200C
